SHS3 -设置开关点

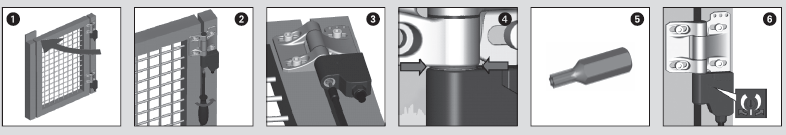

交货时,SHS3铰链开关允许进行所有可能的设置。根据您的具体应用,您可以定义并锁定铰接按去哪装备的安全状态。(下图1)
随后采用铰链开关随附的专用螺丝刀拧紧开关系统内的径向调节螺钉。调节螺钉的布置方式使其可以在任意安装位置轻松调节开关点。(下图2+3)
建立适型连接后,在不锈钢铰链和开关外壳之间的空隙内放置一枚绿色的环,表明开关点已按照2 Nm/+10%的力矩正确设置。(下图4)
在这个位置的红色环另外用来知识由磨蚀性物质造成的磨损。同样采用这一专用螺丝刀,您不仅可以根据自己的应用调节开关点,还可将您的安全装备安装布局从右侧铰接调整为左侧铰接。(下图5)
沿着相应的方向旋转螺钉,可以实现最低±1.5%的设定开关点调节.(下图6)
在安全防滑装置出现机械变形时,这种微调使您不必更换开关或重新调节开关点。通常情况下,开关角度应选择尽可能小。

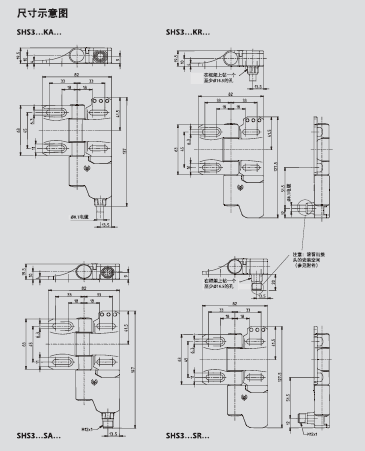

6019390023博恩斯坦限位开关尺寸示意图:
![](/uploads/allimg/170916/1026043W5-1.png)
