拉绳开关
该类拉线开关适合大温差和长跨度应用。SI1和SI2系列具备解释的外壳,可用于严苛环境
连根电缆按相反方向安装病连接到开关上。平衡弹簧位于电缆的末端并固定到墙上。假设电缆上任何位置的速度变化
一样,则平衡弹簧可以有效地补偿电缆长度的变化。
安装调整
拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。
3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
(注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)
注意事项
1、先切断总电源,接着要用万能表测出火线,开关一定是要装在火线的一端。
2、将火线在适合的地方剪断,就有两个接头了,拉线开关也有两个接头 。
3、将火线的两个接头削皮露出金属丝,分别任意接到开关的两个接头上。
4、在连接好的接头将过长的金属丝剪掉,以防两条金属丝碰撞短路。
5、旋开拉线开关的盖子,可以看见那里有一个金属转轴,它的一端是有洞的。
6、拉线开关的塑料外壳侧面也有一个洞,先将拉线穿过塑料外壳洞口将拉线引入拉线开关内,再将
引入的拉线一端引入转轴,打结,将打结后过长的拉线修短,就可以了。
7、最后旋好拉线开关的盖子,防止触电。

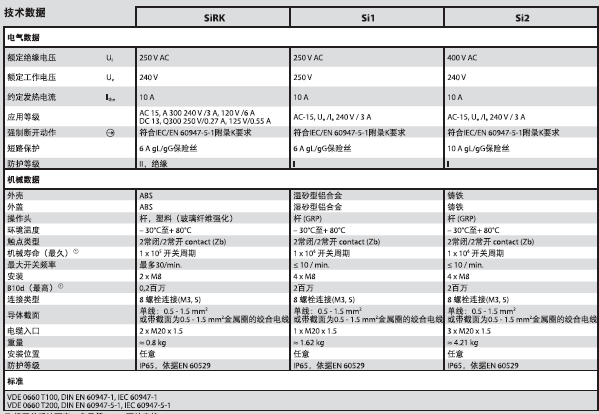

![](/uploads/allimg/170916/1029245458-0.png)
