BERNSTEIN 电感式传感器 M12

一般来说，电感式接近开关由四个基本元件组成：线圈、振荡器、阈值开关和带短路保护的输出级。振荡器产生高频信号，使线圈的作用面发射出交变电磁场。进入到电磁场的金属物体会受到激励产生涡流。这些涡流从电磁场和振荡器中获取能量，使振荡器发生衰减。能量获取越多，则金属物体越靠近作用面。阈值开关根据指定的衰减值在输出级进行关断。在直流电压接近开关中，采用NPN三极管作为阈值开关来关断负极的连接负载，或者采用PNP三极管关断正极负载。在交流电压开关中，采用晶闸管或双向晶闸管作为输出级。



装配

电感式传感器包含一个磁性铁芯线圈用于发射交变电磁场。铁芯被安装在外壳内合适的位置，使电磁场正好从作用面通过。不过部分磁场也会从铁芯侧面通过。齐平安装的传感器会受侧面金属的影响。因此，将金属带装在塑料外壳内，和铁芯匹配在一起，用来限制齐平安装结构中的横向磁场。由于预先受到金属圈或者金属外壳的衰减影响，与非齐平安装传感器相比，齐平安装版的传感器感应距离较短，互相之间可以安装得更近。

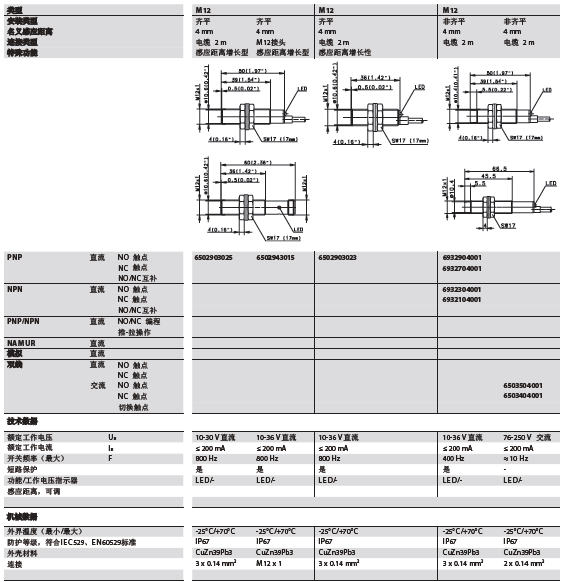

BERNSTEIN 电感式传感器 M12  技术参数
