BERNSTEIN电感式传感器由三大部分组成:振荡器、开关电路以及放大输出电路。振
荡器产生一个交变磁场。当金属目标接近这一磁场,并达到感应距离时,在金属目标内
产生涡流,从而导致金属震荡器衰减,以至停振。振荡器振荡及停振的变化被后级放大
电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式之检测目的。
Bernstein 电感式传感器按外形分类有圆柱形、方形和槽型等。按检测方法分类有通用
型、所有金属型和有色金属型三种,通用型是根据振幅检测电路检测到振荡状态的变化
输出检测信号,主要用于检测黑色金属(铁);后两种类型则是用振荡频率检测电路来
检测振荡状态的变化。

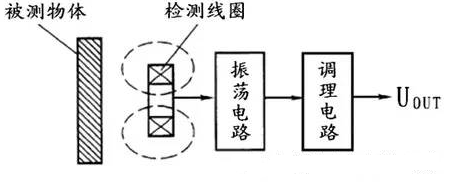

伯恩斯坦电感式传感器工作原理框图以及电气符号图如图1所示
bernstein电感式传感器的安装和调试:
在电感式传感器的选用、安装和调试中,必须认真考虑检测距离、设定距离,保证生产
线上的传感器可靠动作。

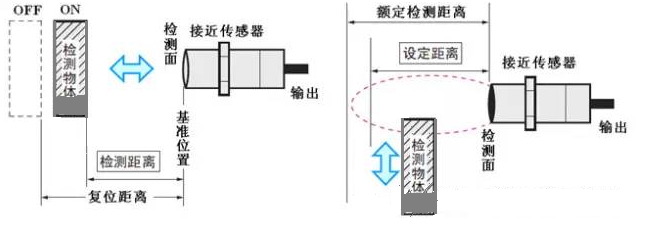

伯恩斯坦电感式传感器安装距离说明如上图所示:
